项目名称：雁门砂石生产线，该项目为乐宝体育公司EPC项目。
项目地点：四川省汶川县
产量：时产1000吨
原材料：山矿石
成品种类：天然砂、0-5mm机制砂、5-10mm米石、10-30mm石子。
生产厂房占地面积：3300m²_。
总功率：5200KW。
设备配置：

序号	设备名称	规格型号	数量（台）
1	颚式破碎机	SJ1500	1
2	弹簧圆锥机	SC400	1
3	多缸圆锥机	SCH5000	2
4	制砂机	MYPL630	2
5	振动筛	3YAQ3075	6
6	螺旋洗砂机	HXLS1570	14
7	脱水筛	HXTS2455	7
8	集中旋流装置	1200T	1
9	压滤机	500M²	5

设计亮点：

（1）控制室与主机设备距离近，可以有效缩短电缆长度。
（2）整个生产车间采用下沉式设计，原材料堆场和成品堆场在地平面以下，通过高围墙进行遮挡，可以有效降低原材料和成品堆高，通过喷雾可以有效降低车间外扬尘。

（3）上料系统采用地仓上料，节省场地内转运费用。

（4）采用尾沙回收塔，一方面，可以回收尾沙，避免浪费；另一方面便于调节沙的级配。同时处理污水可以减少一级泵送。

分系统介绍：破碎工艺流程→除尘抑尘系统→污水处理系统→智能控制系统。
（1）破碎工艺流程：采用颚式破碎机+圆锥破碎机+立轴式冲击破碎机（制砂机）三级破碎。
（2）除尘抑尘系统：整个工艺采用湿法生产，另外车间采用空中降雾系统，有效拟制空中扬尘。
（3）污水处理系统：
生产加工过程中需要进行洗砂操作以便从原料中分离出成品砂石，期间会产生洗砂尾水。洗砂尾水的主要污染物指标是悬浮物，悬浮物大量存在形成泥渣水，从而导致水体污染，无法循环使用。根据要求，需要对生产废水进行处理，达到环保要求。项目考虑将处理后的废水进行回用。

污水处理采用集成式水处理：
洗砂尾水的处理以降低废水中的悬浮物为主，即进行渣水分离。洗砂尾水经污水池流至浓密罐加药进行沉淀，沉淀后的上清液流至清水池，进行生产回用。浓密罐沉淀所产生的下层泥浆均流入中转罐，之后进入压滤机，通过压滤机脱水处理，产生的泥饼外运处置。

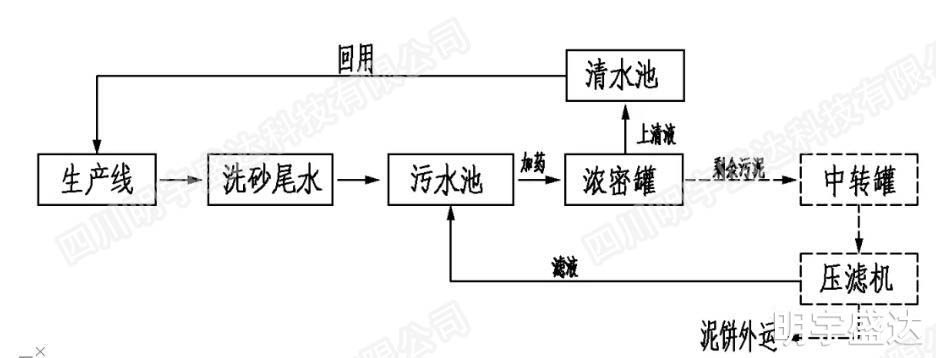

工艺流程图：

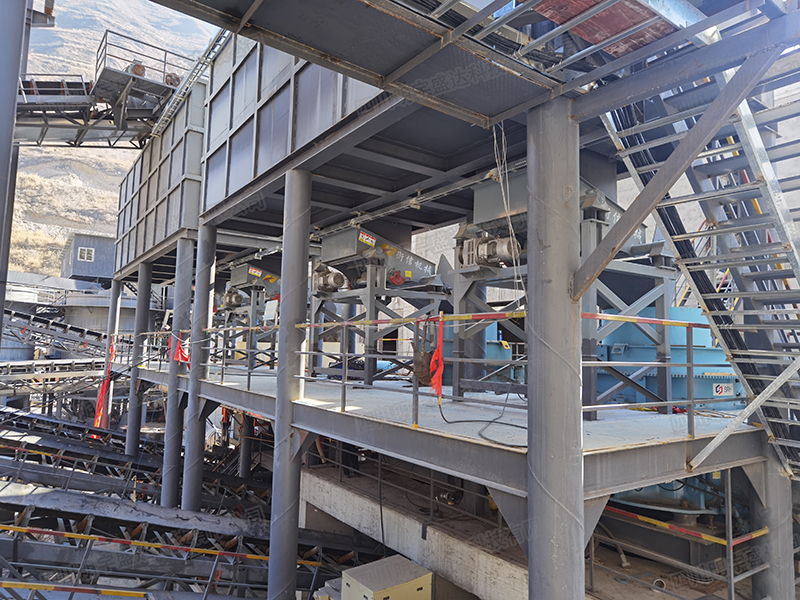

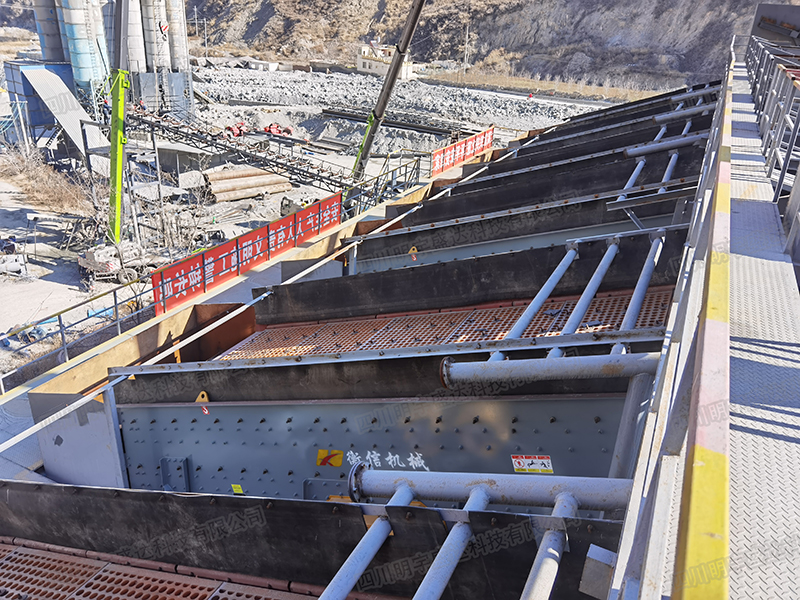

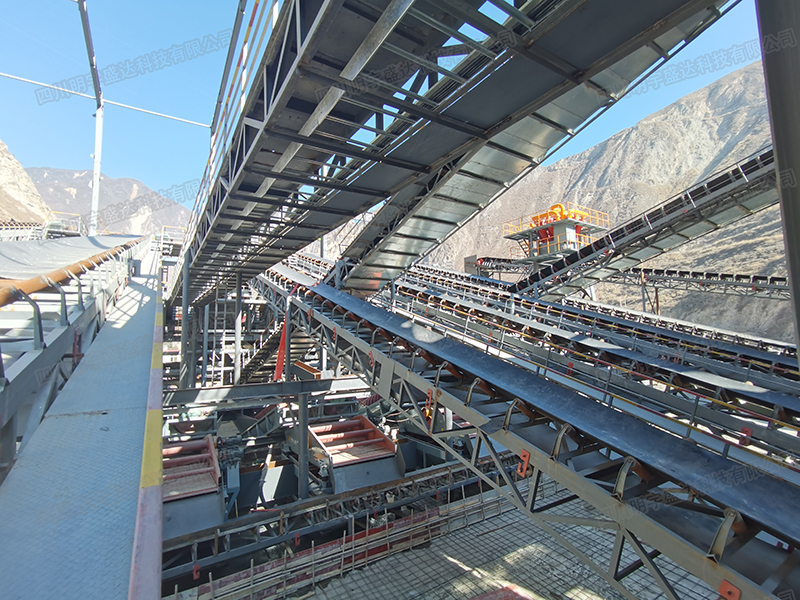

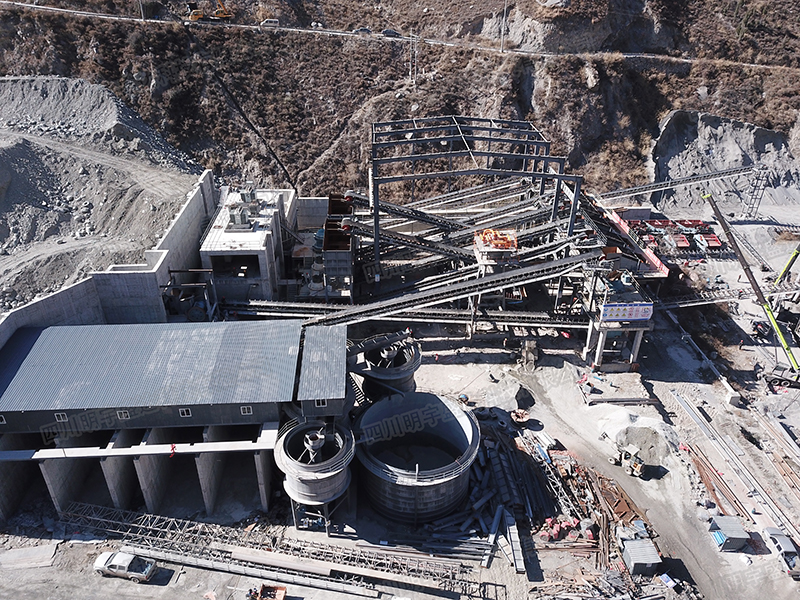

砂石生产线项目现场展示
